Produsen Sensor CYNDAR - Perusahaan Internasional
Menawarkan pesanan eceran dan massal, kualitas yang dapat diandalkan, dan layanan yang unggul
Keunggulan Keamanan-Merek CYNDAR

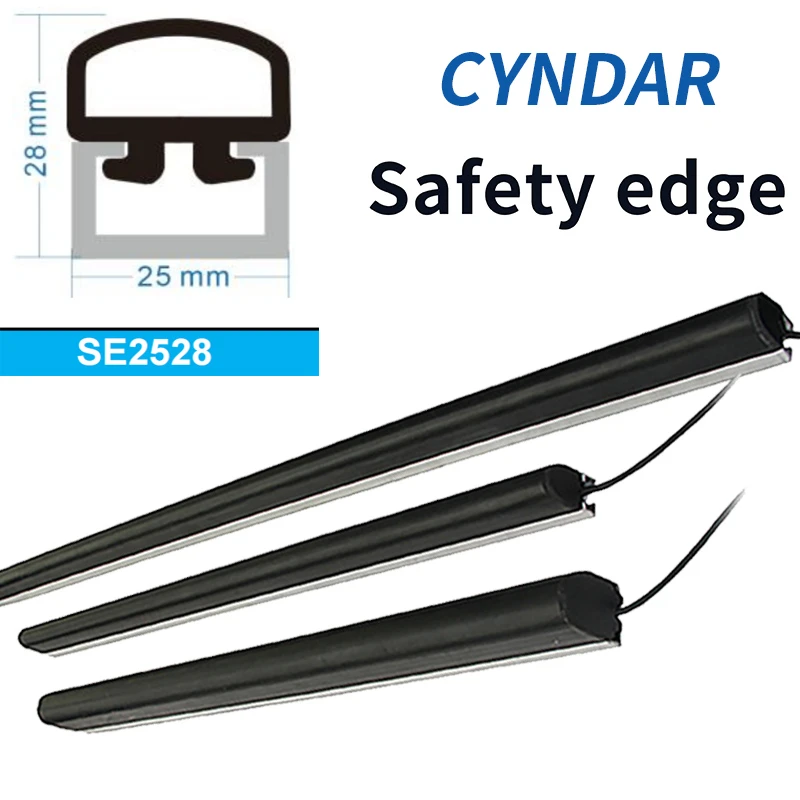

- SE2528-L (Panjang dalam mM)-04K (Konfigurasi Teknis)-2m (Panjang Kabel dalam mM)
- Nama: Tepi Keamanan
- Model Kasus: SE2528-1000-04K-2m
- Panjang tepi:1000mm
- Jenis kabel dan konfigurasi teknis:Prospek bawah ganda, tipe K-
- Panjang kabel:Kabel 2m per sisi (2 inti)
- Profil paduan aluminium:profil yang melebihi 1 meter akan dipecah menjadi beberapa profil untuk kemudahan transportasi; strip anti-tabrakan tetap utuh
-
Strip bumper dan panjang kabel dapat disesuaikan.
Dapat dihubungkan ke relai pengaman atau pengontrol kontak.
Untuk spesifikasi lebih lanjut, silakan merujuk ke panduan pengguna dan hubungi layanan pelanggan.
Tepi Keamanan CYNDAR:juga dikenal sebagai sakelar tepi, adalah sakelar yang peka terhadap tekanan-berbentuk strip-yang fleksibel dan dapat ditekuk. Ia menggunakan desain mekanis, dengan kontak yang biasanya tertutup saat tidak dipicu, dan terbuka saat tekanan dipicu. Ini dapat dengan cepat mengirim sinyal untuk menghentikan peralatan dan banyak digunakan di berbagai jenis peralatan di mana ada risiko hancur atau tergeser.
Aksesori opsional
Relai keselamatan
Model: SRC106
Catu daya: 24V DC
Keluaran: 3 kontak sesaat yang biasanya terbuka + 1 kontak sesaat yang biasanya tertutup
Uji-saluran mandiri-ganda
Reset: Reset otomatis dan manual
Pengontrol tepi (model ekonomi)
Model: SEC-A67
Uji-saluran mandiri-tunggal
Satu sisi kontak memerlukan resistor eksternal 8.2KΩ
Keluaran: 1NC + 1TIDAK
Reset: Reset manual otomatis Catatan: Kontak pengaman tidak boleh terhubung langsung ke catu daya. Tegangan dan arus maksimum: DC24V/100mA. Jika relai pengaman/pengontrol tepi tidak diinginkan, maka dapat dikontrol melalui terminal negatif relai perantara DC24V atau 12V.
aplikasi industri
Fitur dan kelebihan:
Mudah dipasang
Dibuat dari karet EPDM - tahan penuaan, dengan ketahanan ozon yang baik, tahan cuaca, dan tahan terhadap korosi kimia tertentu.
Aplikasi:
Aplikasi: Strip tepi pengaman adalah-perangkat penginderaan tekanan yang digunakan untuk mencegah cedera akibat tertimpa. Mereka dipasang di tepi depan pintu besar atau mesin bergerak (seperti peralatan mesin CNC atau penutup rol).
Pemilihan model tepi keamanan
1.Deskripsi struktur model
|
Struktur Model |
A |
B |
C |
D |
F |
|
Keterangan |
Kode Model |
Panjang |
Metode outlet dan konfigurasi teknis |
Panjang kabel |
Pengendali |
|
Perkataan |
Lihat Bagan Seleksi P2 |
Satuan: mm |
standar 0,4m |
SRC A67 IR |
A- Kode model: seperti SE2527,SE2540,SE3547,SE3050dll.
B- Deskripsi panjang: dalam milimeter, misalnya,SE2527-500, juga memiliki panjang 500mm
C - Konfigurasi outlet atau penyesuaian bentuk lainnya:
|
Kode1 |
01 |
02 |
03 |
04 |
05 |
05(02) |
06 |
S |
|
Gambar keluar |
|
|
|
|
|
|
|
|
|
Kode 2 Untuk konfigurasi kabel, silakan merujuk keTabel 5. |
F/R/NC |
F/R/NC |
K |
K |
F/R |
K |
||
|
Exjelas |
Lead lurus satu sisi Salah satu fitur standar |
Satu ujung bawah Salah satu fitur standar |
Petunjuk lurus di kedua sisi |
Lead bawah ganda |
Pemimpin satu sisi |
Petunjuk sisi ganda |
Bentuk lain disesuaikan |
|
Tpetunjuk konfigurasi teknis
Pilih konfigurasi teknologi jalur keluar sesuai dengan pengontrol konfigurasi
|
Kode konfigurasi keluar |
Menjelaskan |
Diagram sirkuit internal |
Jenis stopkontak |
Instruksi pengkabelan |
|
Tipe R |
2-sistem kabel. Resistor bawaan |
|
01,02,05 (Memimpin satu sisi) |
Dibangun-pada resistor 8,2KΩ; dapat dihubungkan ke relai pengaman SRC106 atau hubungi pengontrol tepi SEC-A67 (dengan deteksi putusnya kabel). Relai perantara dapat dihubungkan (tidak ada deteksi putusnya kabel) |
|
Tipe K |
Sistem 4 kabel. Resistor eksternal dapat dihubungkan. 2 set titik NO pasif |
 |
03,04,06 (Prospek{0}}dua sisi) |
Resistor eksternal dapat dihubungkan dan kemudian dilengkapi dengan relai pengaman SRC106 atau pengontrol tepi kontak SEC-A67 (dengan deteksi putusnya kabel); Relai perantara DC24V, PLC- (kontrol 0V). |
|
Tipe NC |
Sistem 2 kabel.NC. |
 |
01,02,05 (Memimpin satu sisi) |
Keluaran NC, hanya tersedia untuk model SE1604/SE1622; Relatif keras dan memerlukan deformasi 1-3 sentimeter untuk memicu, dengan radius R minimum 770mm; Dapat dihubungkan ke relai perantara, PLC, relai pengaman (model: SRC106, silakan tanyakan kepada penjual tentang manual resistor Chuzhi) |
Konfigurasi keluar dan teknis
D- Panjang kabel:
|
Kode |
Tidak menulis |
1m |
2m |
3m |
4m |
Nomor m |
|
Exjelas |
Panjang 0,4m |
Panjang 1m |
Panjang 2m |
Panjang 3m |
Panjang 4m |
Panjang meteran khusus |
E- Opsi pengontrol:
|
|
Jenis Keamanan |
Tipe yang aman dan ekonomis |
Tidak ada sirkuit pengaman |
Tidak ada relai |
|
Kode |
SRC |
A67 |
IR |
|
|
Exjelas |
Relai keselamatan Ia memiliki fungsi pemantauan pemutusan dan memenuhi tingkat keamanan; ini memiliki fungsi reset. Referensi parameter P5: Konfigurasi output hanya dapat dipilih sebagai tipe R (hingga dua tepi kontak) atau tipe K (beberapa tepi kontak dapat dihubungkan secara seri) |
Pengontrol tepi SEC-A67 Dengan pemantauan putusnya kawat; parameter dapat ditemukan di P9; konfigurasi garis hanya dapat dipilih sebagai tipe R (1 tepi kontak) atau K (beberapa tepi kontak dapat dihubungkan secara seri) |
Relai kumparan Tidak ada pemantauan pemutusan: Tidak ada batasan pada konfigurasi outlet |
Tidak menulis |
Deskripsi model
Petunjuk Pemotongan Aluminium: Untuk pengiriman ke luar Tiongkok, bagian aluminium yang melebihi 1 meter akan dipotong menjadi dua bagian, membiarkan strip anti-tabrakan tetap utuh. Jika tidak terpotong, harap hubungi pihak pengirim barang untuk-pengambilan langsung.
Contoh Model:SE2527-3000-02R-2m-SRC. Hal ini menunjukkan model SE2527, panjang 3000mm (bagian aluminium akan disambung menjadi 2-3 bagian, strip karet akan tetap menjadi satu bagian), satu kabel bawah, kabel penghubung sepanjang 2 meter, resistor 8,2kΩ bawaan, dan relai pengaman SRC-106.
Contoh Model:SE2527-3000-04K-A67. Hal ini menunjukkan model SE2527, panjang 3000mm (bagian aluminium akan disambung menjadi 2-3 bagian, strip karet akan tetap menjadi satu bagian), kabel bawah ganda, 0,4 m di setiap ujungnya, resistor eksternal yang terhubung sendiri, dan pengontrol tepi SEC-A67.
Contoh Model:SE2527-1000-RS. Menunjukkan model SE2527, panjang 1000mm (aluminium utuh), disesuaikan sesuai dengan diagram, metode pengkabelan seperti yang ditunjukkan pada diagram, resistor 8,2KΩ bawaan, tidak termasuk pengontrol

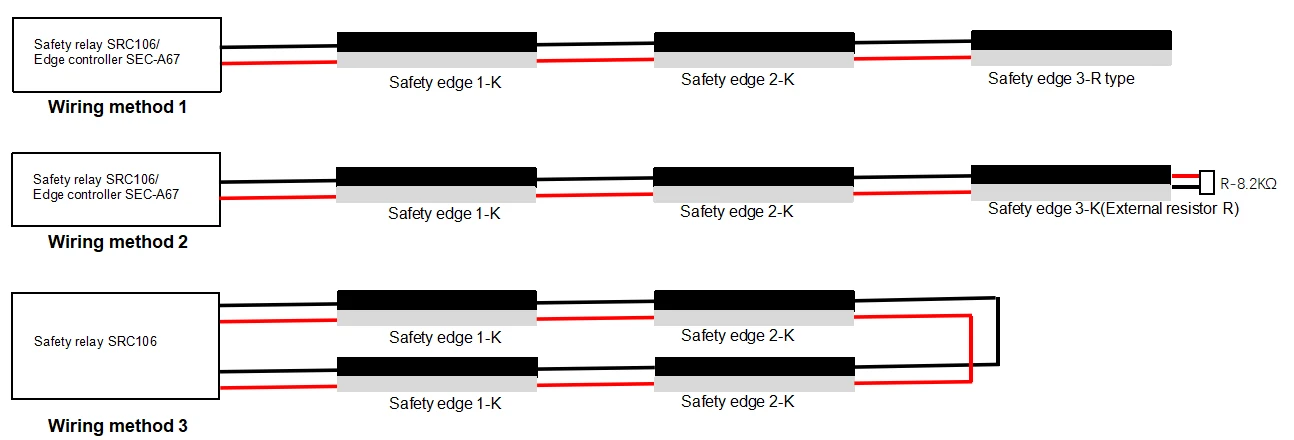

2.Konfigurasi kabel tepi multi-bagian untuk relai keselamatan dan pengontrol tepi
Metode sambungan seri ini dapat menyambungkan hingga 10 tepi pengaman secara seri, dengan total panjang tepi tidak lebih dari 30 meter dan total panjang kabel tidak lebih dari 60 meter.
Metode pengkabelan pengontrol - N tepi sentuh pengaman dihubungkan secara seri
3.Deskripsi area buta
Panjang kabel 450~500mm, yang dapat disesuaikan dan diperpanjang
Salah satu ujung garis pengaman tidak ada area aksi (area buta), dan panjangnya sekitar 15~30 (mm)
Ujung Tepi Pengaman yang tidak keluar merupakan zona mati, dengan panjang kira-kira 5-10 (mm)
Gambar 3 area buta
4. Parameter teknisTepi Keamanan
|
Pproyek |
Tepi keamanan |
|
|
Dmode deteksi |
Mode penginderaan tekanan |
|
|
Sudut induksi maksimum |
〈 90 derajat |
|
|
Kekuatan pemicu (sesuai spesifikasi dan penggunaan) |
Lebih besar dari atau sama dengan 20n ~70n (ukuran lebih kecil, gaya pemicu lebih kecil) |
|
|
Jarak pemicu |
3~5mm;nc :10~20mm |
|
|
Ganti arus\\tegangan |
Maks.100ma \\5v |
|
|
Maks. Tegangan pengontrol |
DC24v |
|
|
Modus sinyal 1 |
PasifTIDAK (tidak terhubung langsung ke catu daya, dengan relai pengaman khusus dan pengontrol Safety Edge dapat berupa keluaran nc) |
Hanya satu dari mereka Keluaran sinyal |
|
NCkeluaran (hanya model SE1604 dan SE1622 yang memiliki keluaran nc dengan jarak pemicu 10-20 mm) |
||
|
Jumlah pukulan |
20.000 kali |
|
|
Bahan lapisan pelindung permukaan |
Elastomer TPE, karet epdm (hitam) |
|
|
Suhu lingkungan |
-20 derajat ~55 derajat |
|
|
Tingkat perlindungan |
IP65 (IP67 yang dapat disesuaikan) |
|
|
Kelembaban maksimum (23 derajat) |
95% (kondensasi) |
|
|
Waktu respons |
13 ms |
|
|
Perbedaan umum |
± 3mm di bawah 1m; ± 6mm di bawah 3 mm; ± 15mm di atas 6m; |
|
|
Jarak lubang/tikungan |
Toleransi jarak lubang ± 0,5~1mm; toleransi lentur ± 1~2mm |
|
|
Rangkaian kabel standar |
Panjang: 40 cm (dapat disesuaikan); diameter kawat: 3.5mm; bagian inti tembaga: 0. 25mm2 ;Lebih besar dari atau sama dengan 60n |
|
|
Panjang / nomor tanof |
Panjang satuan tunggal 6m; seri tidak melebihi 5 helai |
|
|
Kekuatan lem latar |
Lebih besar dari atau sama dengan 60n/mm |
|
|
Pencegahan korosi |
Ketahanan terhadap asam ringan dan alkali |
|
|
Sesuai dengan |
Sistem kontak pengaman yang terdiri dari tepi pengaman dan relai pengaman Tner-A31 \\ SRC106 \\ CDSR-DN1104 memenuhi standar berikut. EN1760-2 EN ISO13856-2 EN62061 EN ISO13849-1 EN IEC61508 EN60204-1 |
|
Catatan: Silakan hubungi produsen untuk spesifikasi khusus lainnya
