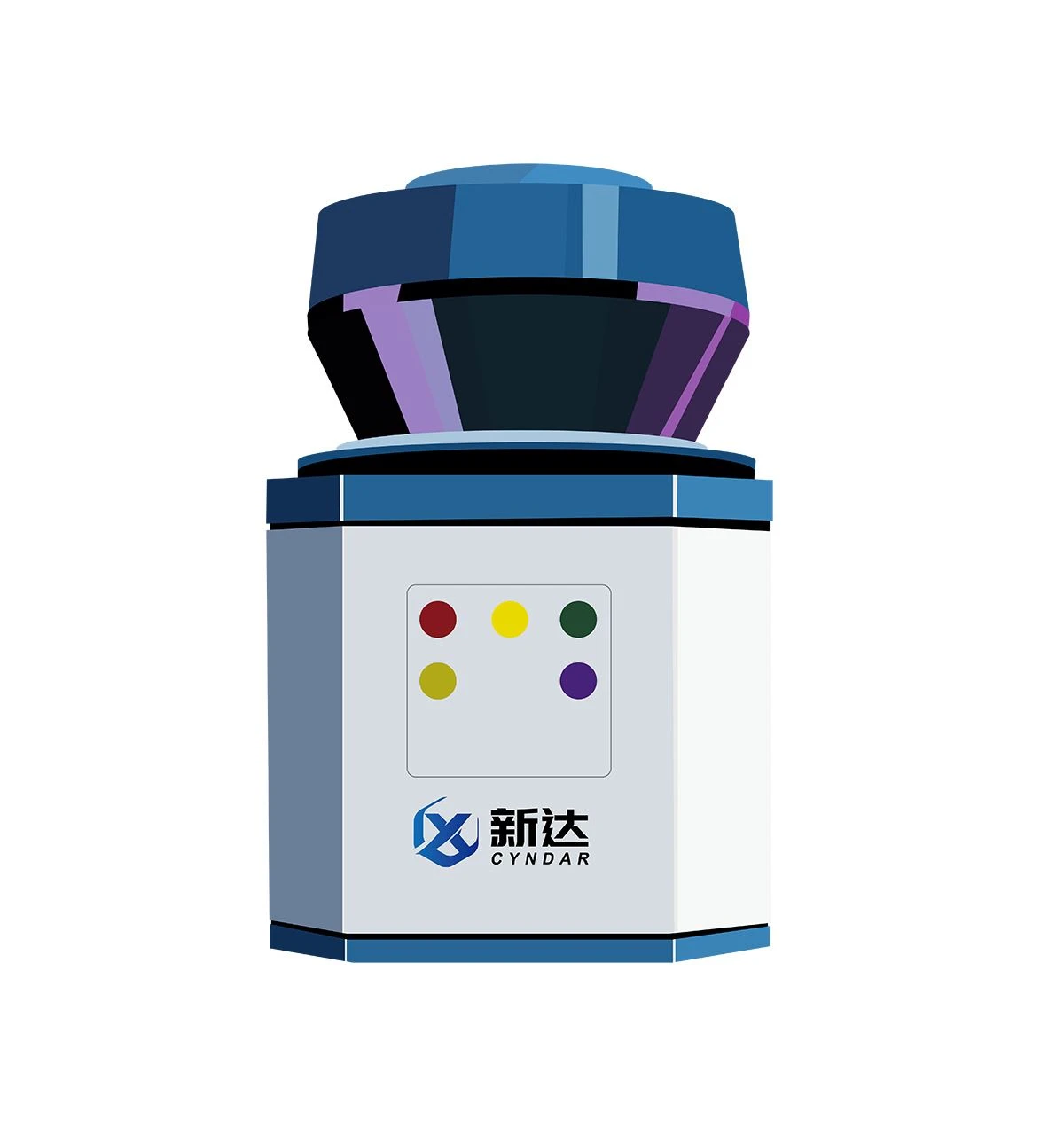

50 seri radar laser tipe navigasi TOF dua dimensi. Pemantauan 50 meter, sudut pemindaian 270 °.
Untuk gangguan anti-silau, EMC, suhu tinggi dan rendah, anti getaran, anti guncangan. Beragam aksesori, mudah digunakan, untuk pengguna hingga pengembangan sekunder. Sistem pengujian dan kualitas yang ketat telah ditetapkan. Radar dua dimensi seri XD-TOF-50 mengadopsi prinsip rentang TOF, dikombinasikan dengan struktur rotasi mekanis, dapat memindai lingkungan sekitar dan mengeluarkan data titik koordinat kutub dari kontur objek. Presisi tinggi, kecepatan respons cepat, stabilitas yang baik, dengan modul perlindungan daya berkinerja tinggi dan modul pemanas otomatis, dapat digunakan secara luas dalam berbagai skenario industri.
Parameter produk
Kategori barang | Tipe navigasi 2D TOF dan tipe penghindaran rintangan |
Kode Produk | XD-TOF-50 |
Rentang pengukuran | 0.1-50M |
Skenario aplikasi | Luar ruangan |
Kisaran sudut pemindaian | 270º |
Pindai frekuensi gambar | 25Hz / 50Hz |
sistem bermasalah | 12-30mm |
Kesalahan terus-menerus | 8-24mm |
Resolusi sudut minimum | 0.5 º/ 0.25 º |
Perbedaan potensial catu daya | DC12V-30V |
Waktu mulai | ≤20ms |
kisaran suhu kerja | -30 ºC▬+50 ºC |
Sumber cahaya laser | 905nm kelas I |
kekuasaan | 2.5W |
Indikator Status | Indikator daya |
Resolusi keluaran | 1.0 mm |
Lampu anti ambient | ＜ 80000Lux |
Konsumsi daya (modul pemanas mati) | ＜8.4W |
Tegangan catu daya modul pemanas | 24V±20% |
Konsumsi daya modul pemanas | ＜50W |
Kelas perlindungan | IP67 |
Area peringatan yang dapat diedit | 10 |
Port keluaran | Keluaran Ethernet, tiga keluaran digital, Sxxx kompatibel bebas penghalang |
Area peringatan merah | LMS141 / lms111 |
Prinsip bekerja
XD-TOF-50 adalah sensor pengukuran laser fotolistrik pemindaian. Sinar laser yang dipancarkan dipantulkan dan dibelokkan oleh cermin yang dipasang pada motor yang berputar dan memindai lingkungan sekitarnya pada frekuensi tetap. Seperti yang ditunjukkan pada Gambar 2-1, XD-TOF-50 memiliki luas sektor dua dimensi dengan rentang pemindaian 270 °. Jarak pemindaian maksimum ditentukan oleh model spesifik produk. Di setiap arah tertentu, XD-TOF-50 menghitung jarak antara halangan dan radar pada sudut ini dengan memancarkan pulsa laser dengan lebar pulsa pendek ke luar dan menghitung waktu antara pulsa dan radar ke halangan. Prinsipnya ditunjukkan pada Gambar 2-2.

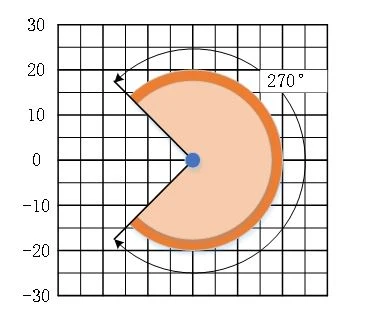

Gambar 2-1 Area pemindaian sensor pengukuran laser
Gambar 2-2 Diagram skematik prinsip jangkauan sensor pengukuran laser
Sensor pengukuran laser XD-TOF-50 memancarkan pulsa laser melalui dioda laser, dan setelah pemrosesan terkait, sensor tersebut menjadi titik lingkaran terdistribusi Gaussian dan menyimpang pada sudut emisi tertentu. Diameter keluar balok adalah 8mm. Dengan bertambahnya jarak deteksi, Gambar 2-3 secara visual menunjukkan proses divergensi berkas, dan Gambar 2-4 menunjukkan kurva ukuran titik pada jarak yang berbeda.
Gambar 2-3 Denyut laser secara bertahap menyimpang
Hubungan antara diameter titik D dan jarak deteksi U adalah:
Gambar 2-4 Diameter berkas pulsa laser pada jarak deteksi berbeda
Seperti yang ditunjukkan pada Gambar 2-6, ketika objek yang akan diukur pada jarak tertentu lebih besar dari ukuran titik laser, objek yang akan diuji dapat dideteksi dengan stabil. Ketika benda yang diuji lebih kecil dari ukuran titik laser pada jarak ini, semakin kecil area benda yang diuji yang menempati area titik laser tersebut, semakin mudah benda tersebut terlewatkan. Apakah itu terlewatkan atau tidak tergantung pada rasio objek yang diukur dengan ukuran spot, sudut kemiringan objek itu sendiri, reflektifitas objek itu sendiri, dll. Kami memberikan persyaratan reflektansi untuk deteksi objek yang stabil pada Gambar 2- 8. Anda dapat menghitung reflektansi ekuivalen menurut Gambar 2-5 dan rumus 2-1 menurut kemiringan objek, luas objek dan reflektansi objek yang sebenarnya. Dan bandingkan dengan kurva yang ditunjukkan pada Gambar 2-8.

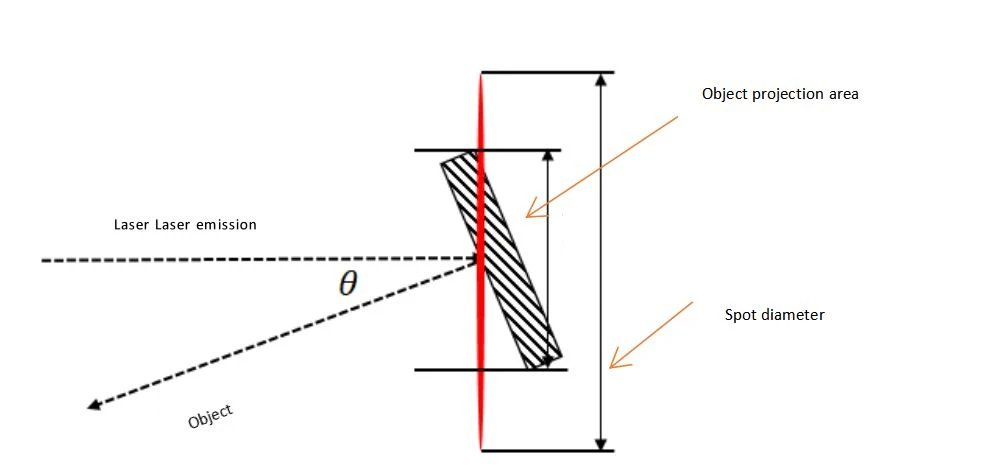

Gambar 2-5 Menghitung reflektansi ekivalen
Perhitungan reflektansi setara: di mana
adalah reflektifitas objek yang setara,
adalah proyeksi objek dalam arah keluar radar,
adalah ukuran tempat,
adalah sudut antara normal permukaan objek dan arah keluar radar, dan
adalah tingkat refleksi dari objek itu sendiri, ditentukan oleh sifat optik material.
Gambar 2-6 Objek yang mudah dideteksi dan objek yang tidak mudah terdeteksi
Dengan bertambahnya jarak transmisi laser, semakin jauh jarak antara titik pengukuran pemindaian yang berdekatan, untuk memastikan bahwa area pemindaian tidak terjadi, dibutuhkan pulsa laser dalam jumlah yang cukup untuk memastikan resolusi sudut. Seri XD-TOF-50 menyediakan dua solusi yang dapat dikonfigurasi bagi pelanggan untuk memilih resolusi sudut spasial: frekuensi pengulangan laser adalah 36KHz, jika pelanggan memilih kecepatan motor 50Hz, maka ada 720 pemindaian bidang dua dimensi untuk setiap pasangan. pulsa laser diselesaikan dengan sudut spasial 0,5 °. Jika pelanggan memilih kecepatan rotasi 25 Hz, maka akan ada 1.440 pulsa laser untuk setiap pasangan pemindaian bidang dua dimensi, menghasilkan resolusi sudut spasial 0,25 °. Seperti yang ditunjukkan pada Gambar 2-7.
A) mode kerja 50Hz
B) mode kerja 25Hz
Gambar 2-7 Perbandingan 0.5 ° dan 0.25 ° Tumpang tindih pulsa sudut diselesaikan
Skenario aplikasi

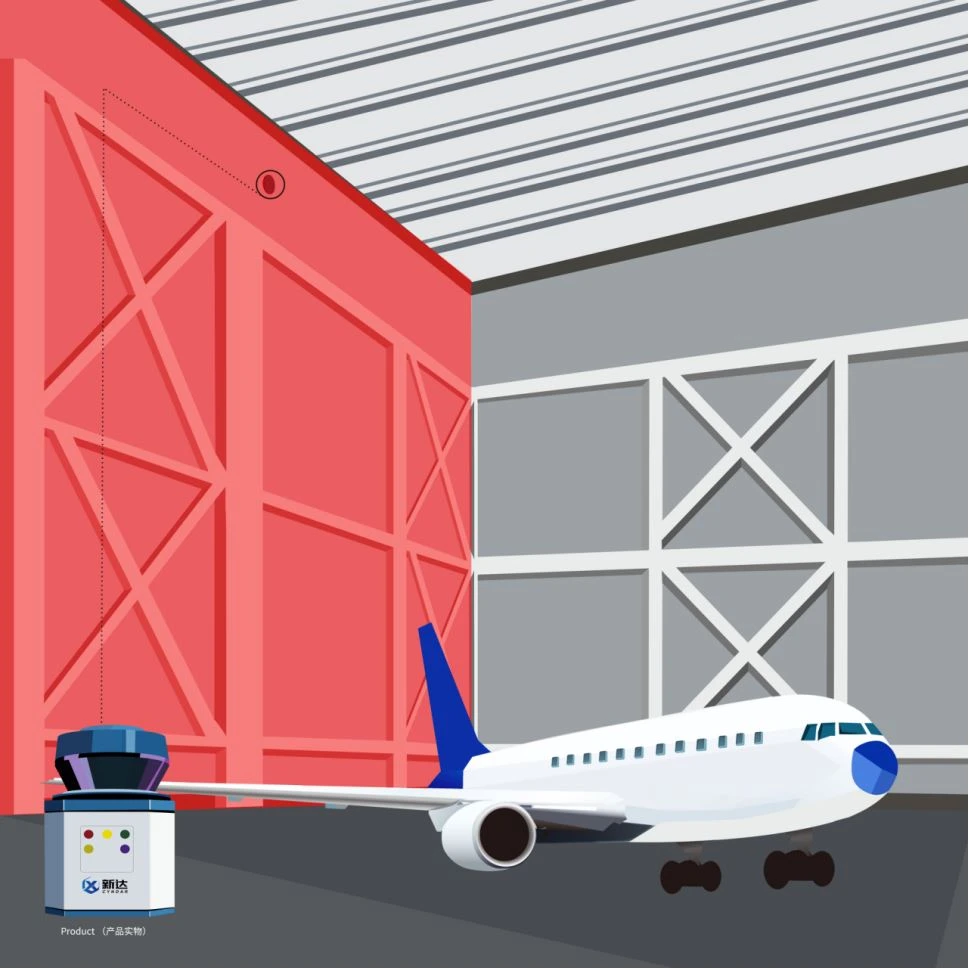

| Pemindai laser TOF-50 melindungi dinding vertikal hanggar dari benturan | |
Di hanggar, sistem dermaga pesawat, platform perawatan, dan dinding dilengkapi dengan pemindai laser 2D untuk melindungi platform dan dinding dari benturan. Pemindai laser menentukan area pengawasan. Jika area tersebut didekati, sinyal peringatan suara atau optik akan dikeluarkan. Pemindai laser keselamatan TOF-50 didasarkan pada prinsip pemindaian dua dimensi optik dan jangkauan laser. Pengguna dapat mengkonfigurasi area perlindungan / alarm&# 39 pemindai menjadi bentuk yang rumit dan tidak beraturan sesuai dengan kebutuhan perlindungan aktual. |
|

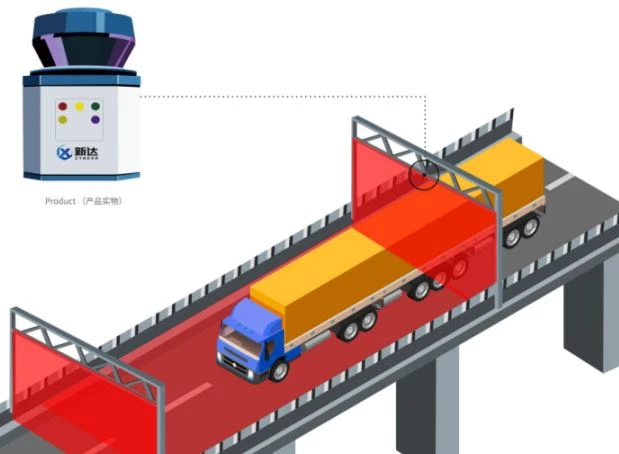

| Pengukuran lidar profil truk | |
Perilaku kendaraan lewat batas yang berlebihan di jalan tol dan jalan raya umum merupakan faktor penting dalam menyebabkan kecelakaan lalu lintas, dan ini juga merupakan masalah umum. Pemindai laser dua dimensi memberikan serangkaian solusi untuk transportasi cerdas, yang dapat melakukan pemantauan online terhadap kendaraan ultra-tinggi dan ultra-lebar. Deteksi, pengenalan kontur kendaraan, dan deteksi kecepatan mengemudi. Jika melebihi kisaran peraturan keselamatan, alarm akan dikeluarkan untuk mendesak kendaraan yang mengemudi untuk menangguhkan untuk menghindari kecelakaan dan cedera keselamatan pribadi yang disebabkan oleh kendaraan yang menyalip ke infrastruktur |
|

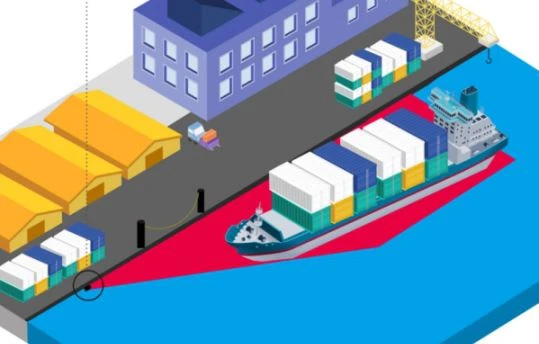

| Gunakan lidar untuk membantu kapal berlabuh | |
Saat kapal pengangkut memasuki perairan aman di pelabuhan, hindari area buta penglihatan kapal, sandar kapal, dan pemindai laser 2D harus menemukan rintangan berbahaya di pelabuhan. Ini adalah standar efisiensi tinggi dalam otomasi industri. Ketika kapal bermuatan berat memasuki perairan aman pelabuhan, hindari pemandangan kapal. Sensor radar pemindaian laser seri XD memberikan peringatan dini untuk tabrakan di titik buta, kapal di dermaga, objek di pantai, dan orang yang beroperasi. Mereka dapat memberikan informasi termasuk: posisi kapal, kecepatan, sudut kemudi, panjang, lebar, posisi relatif GPS dan kontur. |
|

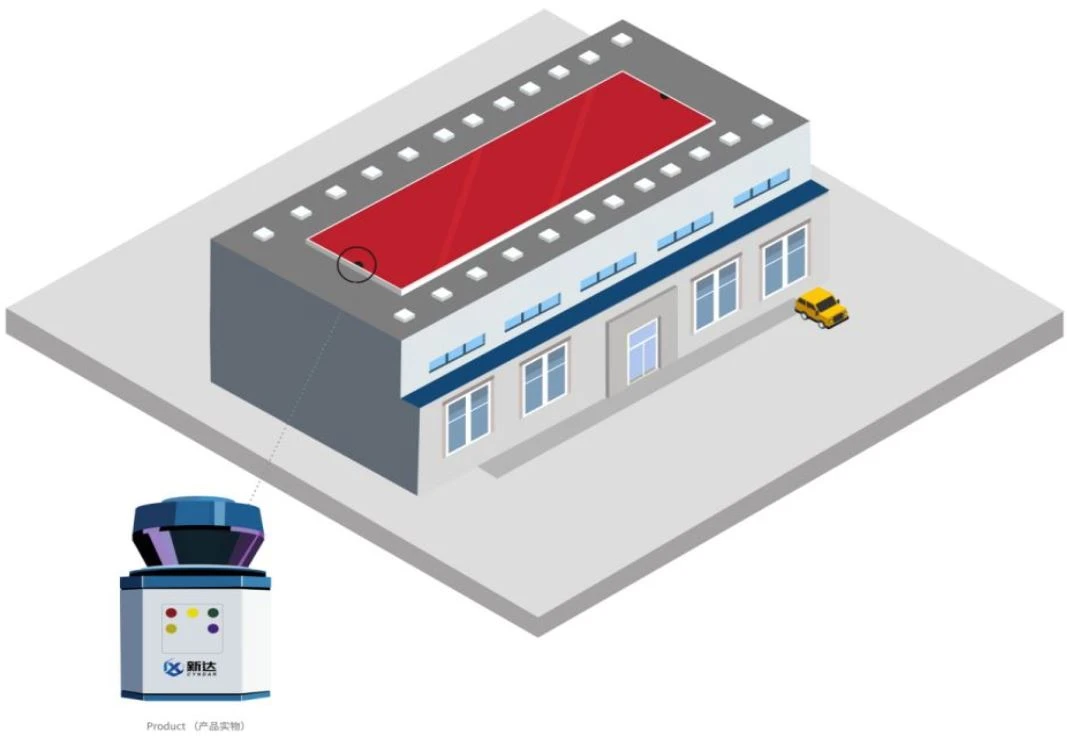

| Lidar memantau atap dan ruang interior | |
| Lingkungan penggunaan luar ruangan: Dalam aplikasi luar ruangan, terutama pada musim dingin yang parah, suhu di wilayah utara seringkali di bawah -25 ° C atau bahkan lebih rendah, dan perbedaan suhu antara siang dan malam sangat besar. Pada saat yang sama, jika sensor berada di luar ruangan dalam waktu lama di bawah panas dan terik, suhu internal sensor juga akan terlalu tinggi akibat paparan sinar matahari. Lingkungan dengan suhu yang sangat tinggi dan rendah serta berbagai perubahan suhu dapat dengan mudah menyebabkan jarak deteksi sensor umum&# 39 menyimpang terlalu jauh atau bahkan gagal, dan juga mempercepat penuaan kabel umum. Pemindai laser pengaman TOF-50 dapat menahan suhu -30 ºC-50 ºC, dan memiliki fungsi pemanas. Pasang pemindai laser 2D di atap dan ruang dalam ruangan gedung untuk memantau kubah atau jendela atap dengan andal dari luar dan dalam. atap. |
|

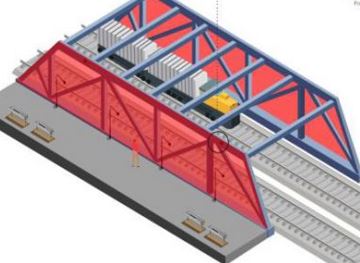

| Sistem rel kereta api pemantauan radar | |
| Anda dapat menggunakan sistem lidar pengaman area untuk memantau area perlindungan dengan aman, meskipun sensor optik telah mencapai batasnya. Ketidakpekaan membuatnya benar-benar kebal terhadap kondisi eksternal (seperti debu, kotoran, hujan, cahaya, percikan api, atau getaran). Oleh karena itu, mereka sangat cocok untuk penggunaan di luar ruangan, industri berat atau industri pengolahan kayu.Pemantauan vertikal sistem kereta api dengan pemindai laser keselamatan 2D mencegah pencurian kabel overhead dan kabel lainnya. Jika seseorang memasuki rentang pemindaian, alarm akan dipicu dan pusat keamanan terdekat akan diberi tahu. |
|
