Deskripsi Produk

tirai lampu pengaman	tirai lampu pengaman
Mode	CCT 16-10-150 2BB
Fitur	Jumlah Sumbu Optik	Jarak Sinar	Tinggi Pelindung	Rentang pemindaian
Ilustrasi
Fitur	16 balok	10mm	150mm	6m
Output Aman (OSSD)	2 PNP NC
Steker Antarmuka	Konektor M12

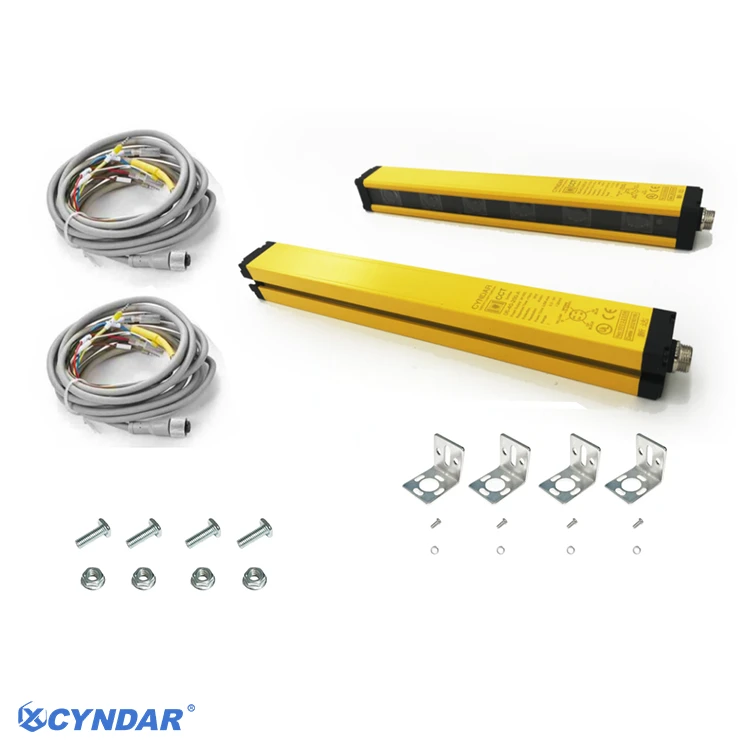

Kemasan	1 receiver dan 1 transmitter, aksesoris braket sekrup, kabel 3 meter
sinkronis	Sinkronisasi garis

Untuk spesifikasi lebih lanjut, silakan merujuk ke panduan pengguna dan hubungi layanan pelanggan.

Memberdayakan produksi keselamatan industri dengan inovasi teknologi, terus mengoptimalkan algoritme pendeteksian dan desain struktural tirai lampu pengaman, mencapai-deteksi presisi tinggi, respons cepat, dan keluaran sinyal stabil.
Bertahan dalam-investasi penelitian dan pengembangan jangka panjang serta iterasi teknologi, terus meningkatkan sensitivitas penginderaan dan kemampuan anti-interferensi lingkungan. Berfokus pada bidang tirai lampu keselamatan selama bertahun-tahun, kami menyediakan solusi perlindungan yang andal untuk banyak perusahaan manufaktur.

Deskripsi produk lebih lanjut

Nama Produk	Tirai Cahaya Pengaman
Parameter yang relevan
Bentuk tirai tipis	Metode penembakan
Jarak sumbu optik	10mm	14mm	20mm	25mm	30mm	40mm	80mm	200mm
Akurasi deteksi	18mm	22mm	28mm	33mm	38mm	48mm	88mm	208mm
Jumlah berkas cahaya	6,8...32	6,8...32	4,6...32	6,8...32	4,6...32	4,6...32	4,6...20	4,6...12
Tinggi perlindungan	Jarak sumbu optik × (Jumlah berkas - 1)
Jarak deteksi	30~3000mm(A),30~6000mm(B)
Data kelistrikan
Tegangan catu daya	DC12/24V
Konsumsi saat ini	Kurang dari atau sama dengan 200mA
Waktu respons	Kurang dari atau sama dengan 15ms
Keluaran	Tipe NPN/PNP, dengan injeksi arus 500mA, dengan penurunan tegangan kurang dari 1,5V, dilengkapi perlindungan polaritas,-hubungan pendek, dan kelebihan beban.
Beralih elemen	Kristal PNP atau/transistor NPN
Pengendali	CCA,CCA2(AC110-220V-Output Relai-Opsional, Saluran Tunggal)
Relai keselamatan	SRC106(Output Relai DC24V - opsional, saluran ganda-)
Keadaan keluaran	Ketika semua sumbu optik menyala, receiver dalam keadaan ON (lampu hijau menunjukkan hal ini).
Lampu indikator	Proyektor: Lampu indikator daya (merah); Penerima: Lampu indikator keluaran menyala (hijau) / diblokir (merah)
Data mekanis
panjang gelombang	805 juta
Sumber cahaya	LED Inframerah Termodulasi
Dimensi-penampang	30mmx30mm
Bahan cangkang	Paduan aluminium, penutup ujung: nilon yang diperkuat ABS.
Antarmuka Listrik
Jumlah Antarmuka	2 (Pemancar dan Penerima)
Jenis Antarmuka	Konektor M12 7-pin
Data Lingkungan
Tingkat perlindungan	IP65
Ketahanan terhadap gangguan cahaya	10000lux (Sudut datang lebih besar atau sama dengan 5 derajat)
Ketahanan terhadap cahaya sekitar	Lampu pijar: Intensitas cahaya pada permukaan penerima adalah 3000 lux; sinar matahari: Intensitas cahaya pada permukaan penerima adalah 10.000 lux.
Suhu lingkungan	Bengkel: -10 - 40 derajat (tetapi tidak beku), penyimpanan: -25 hingga 55 derajat
Kelembaban sekitar	Lokakarya: 35 - 85% RH, penyimpanan: 35 - 95% RH
Kemasan	Lingkungan industri standar
Panjang kabel yang diijinkan	100m

Deskripsi Model

Contoh Model:CCT 08-40-280 2AA-5m Tirai Cahaya Pengaman Anti-interferensi CCT: 8 pancaran, jarak sumbu optik 40mm, tinggi deteksi 280mm, dua set output NPN yang biasanya tertutup, pancaran tembus-3m, kabel 5m.
CCT	08-	40-	280	2	A	A	-5m

Seri Produk	Jumlah balok	Jarak sumbu optik	Tinggi perlindungan	Kuantitas keluaran	Metode keluaran	Merasakan jarak	Panjang kabel data
CCT	04 06 08 ... 32	10:10mm 14:14mm 20:20mm 25:25mm 30:30mm 40:40mm 80:80mm 200:200mm	Tinggi produk efektif :Tinggi=(Jumlah balok - 1) * Jarak	2:Dua set output	A: NPN biasanya tertutup (NC) B: PNP biasanya tertutup (NC) C: NPN biasanya terbuka (TIDAK) D: PNP biasanya terbuka (TIDAK)	A: 0.03-3M B: 0.03-6M	Konfigurasi standar: 3 meter (tidak ditentukan) 4m: 4 meter 5m: 5 meter ... 30m: 30 meter

Konfigurasi pabrik

ScreenShot2025-12-14180224072

Pengontrol opsional

Model	Nama	Spesifikasi	Keluaran	Keterangan	Gambar	Diagram pengkabelan
LCBP1	Pengontrol tirai tipis	AC 110~220V	1NC+1TIDAK	Cocok untuk satu set tirai ringan (7 core - PNP).		Diagram pengkabelan untuk tirai tipis dan LCBP1
LCBP2	Pengontrol tirai tipis	AC 110~220V	1NC+1TIDAK	Cocok untuk dua set tirai tipis (5-inti-PNP)		Diagram pengkabelan untuk tirai tipis dan LCBP2
SRC106	Relai keselamatan	DC 24V	3NC+1TIDAK	Saluran-ganda, reset manual/otomatis dapat dipilih		Diagram pengkabelan untuk tirai tipis dan SRC106

Spesifikasi Aksesoris

Nama	Gambar	Ukuran	Aplikasi
Sekrup tipe T-
Sekrup tipe T-	CA02/Konfigurasi standar		Untuk metode pemasangan alur samping
Kurung sudut-kanan
Kurung sudut-kanan	CA04/Konfigurasi standar		Untuk metode pemasangan ujung CCT
Kacang cembung
Kacang cembung	CA03/Opsional		Untuk metode pemasangan alur samping
Dukungan pipa baja tahan karat
Dukungan pipa baja tahan karat	CA01/Opsional		Untuk metode pemasangan tubular
